换热站是城市集中供热系统中连接一次热网与二次热网的关键枢纽，负责将热电厂或锅炉房送来的高温热能，安全、稳定、高效地传递给用户端。了解换热站设备的结构、原理与运维要点，对保障供热质量、降低能耗具有重要意义。本文将系统讲解换热站的主要设备与相关知识。

一、换热站的基本功能与组成

换热站的核心任务是完成热量的交换与分配，同时实现水力工况隔离、温度调节和运行监控。一个典型的换热站通常由以下部分组成：

1. 换热设备——如板式换热器、管壳式换热器。
2. 动力设备——如循环水泵、补水泵。
3. 调节与控制设备——如电动调节阀、温控阀、变频器。
4. 水处理设备——如软化水装置、除污器。
5. 管道与附件——如阀门、过滤器、补偿器、压力表、温度计。
6. 监控与配电系统——如PLC控制柜、传感器、上位机系统。

了解这些设备的功用与配合方式，是掌握换热站运行的基础。

二、核心换热设备

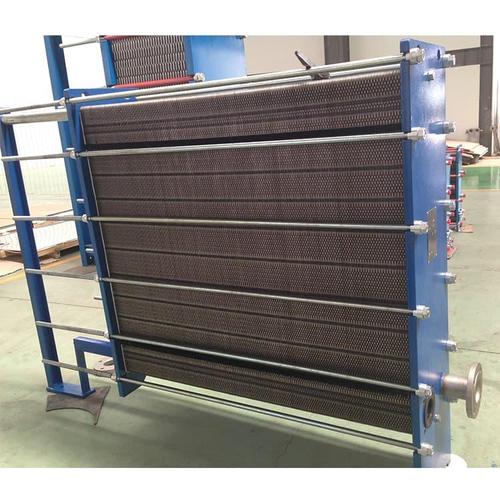

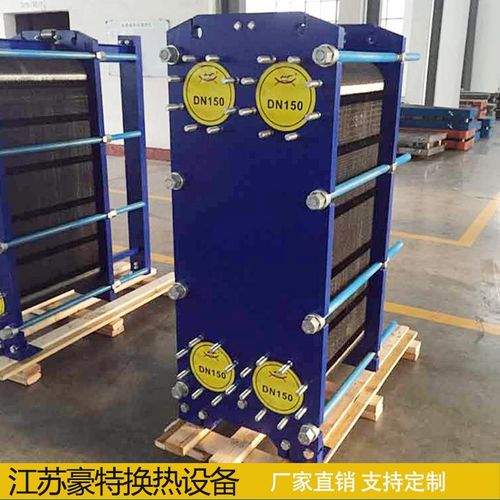

1. 板式换热器

板式换热器是当前换热站中应用最广泛的换热设备，具有传热效率高、结构紧凑、占地面积小、易于拆洗等优点。它由一系列波纹金属板片叠加而成，冷热流体在相邻板片间交替流动，通过板片壁面完成热量传递。

主要特点：
- 传热系数高，通常为管壳式的2～4倍。
- 对数平均温差小，热回收率高。
- 通过增减板片数量可灵活调整换热面积。
- 密封垫圈是易损件，需定期检查更换。

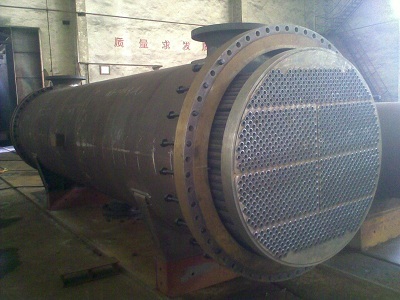

2. 管壳式换热器

管壳式换热器由壳体、管束、管板、封头等组成，一种流体在管内流动，另一种在管外流动。其耐受高压高温能力较强，适用于参数较高的场合，但传热效率相对较低，体型较大。

适用场景：
- 一次侧蒸汽或高温热水系统。
- 水质较差、易结垢的工况。
- 对设备耐压、耐温要求较高的工业供热。

3. 换热器选型要点

选择换热器时，需综合考虑热负荷、进出口温度、流量、压力损失、污垢系数、安装空间及经济性。板式换热器适合清洁介质和中低压工况；管壳式换热器则更适合高压、高温或含杂质介质。

三、动力与水循环设备

1. 循环水泵

循环水泵的作用是克服二次网管道阻力，保证热水在用户系统中持续循环。通常采用离心泵，并根据系统扬程和流量选型。

节能措施：
- 采用变频调速控制，根据供回水压差调节转速。
- 多台水泵并联运行，按负荷需求启停。
- 定期检修叶轮、轴承和密封，减少水力损失。

2. 补水泵

补水泵用于向二次网补充因泄漏或蒸发而损失的水量，维持系统恒压。补水量通常控制在循环流量的1%～2%以内。补水泵一般与软化水设备联动，防止系统结垢和腐蚀。

3. 水处理设备

水处理是保障换热设备寿命的关键环节。常见设备包括：

• 软化水装置：通过离子交换去除钙镁离子，降低水的硬度。
• 除污器：拦截管道中的铁锈、泥沙等杂质，防止堵塞换热器。
• 加药装置：投加缓蚀阻垢剂，保护管路和换热面。

四、调节与控制设备

1. 电动调节阀

电动调节阀安装在一次侧供水管路上，根据二次侧供水温度或室外温度信号，自动调节一次侧流量，从而控制换热量。它是实现按需供热、节能运行的核心部件。

2. 温控与压差控制

• 温度控制：通过调节一次侧阀门开度，使二次侧供水温度保持在设定范围。
• 压差控制：在管网末端或关键节点设置压差调节阀，保证用户端有足够的资用压差，避免冷热不均。

3. 变频控制与自动化

现代换热站普遍配备PLC或DDC控制系统，实现数据采集、自动调节、远程监控和故障报警。通过传感器监测温度、压力、流量、液位等参数，并将信号上传至调度中心，达到无人值守或少人值守的运行模式。

五、换热站运行与维护要点

1. 启动前检查

• 确认换热器、水泵、阀门处于正常状态。
• 检查软化水水质和系统注水情况。
• 校验仪表与传感器信号。
• 确认电气与控制系统无报警。

2. 运行中监控

• 一次侧与二次侧的供回水温度、压力是否稳定。
• 循环泵电流、出口压力是否正常。
• 补水量是否在合理范围，判断是否存在泄漏。
• 换热器压差是否增大，判断是否堵塞或结垢。

3. 常见故障与处理

• 换热能力下降：多因换热器结垢或堵塞，应进行清洗或反冲洗。
• 二次侧供水温度偏低：可能是一次侧调节阀开度不足、热量不足或循环流量偏大。
• 水泵噪声或振动：检查是否气蚀、轴承磨损或基础松动。
• 系统压力波动：检查补水泵、定压装置及膨胀水箱工作状态。

4. 停运与保养

• 停机后应使换热器保持充满水状态，避免氧腐蚀。
• 对板式换热器可按需拆解清洗，更换老化密封垫。
• 对阀门、水泵进行定期维护和润滑。
• 长期停运时应采取湿保养或干保养措施。

六、

换热站不仅是热量交换的场所，更是水力平衡、温度控制、节能运行和安全保障的综合平台。从换热器、水泵到水处理和自动控制系统，每一类设备都直接影响供热效果与运行成本。掌握换热站设备的工作原理、选型原则和维护方法，可以帮助运行人员提高系统效率、延长设备寿命，并最终为用户提供稳定、舒适的供热服务。

随着智慧供热的发展，换热站正朝着自动化、信息化和低碳化方向持续升级。结合物联网、大数据和人工智能优化调度，换热站将在能源利用效率和供热品质方面发挥更大价值。
